安全，高效設計

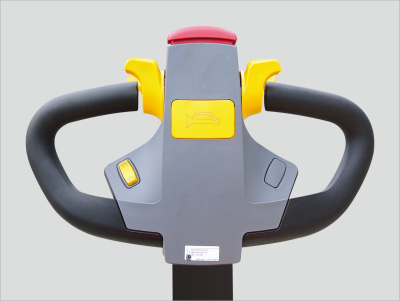

■ 手把設有緊急反向開關，整車操作更具安全性；
■ 電量顯示和工作時間顯示；
■ 緊急斷電開關；
■ 龜形慢速行駛開關；
■ 無級變速控制；
結構優化設計
■ 彈簧調節結構平衡輪耐磨損，穩定性好；
■ 交流電機，無需更換碳刷，具有良好的坡道啟動性能等；
■ 側門和電瓶蓋可全部打開，電瓶可從側面拉出，有利電瓶的互換和維修；
■ 整個驅動單元回轉半徑小，輪子更換維護簡單方便；
■ 電機具有更好的防塵、防水效果，使得制動器和電機更加經久耐用，可靠性得以提高；

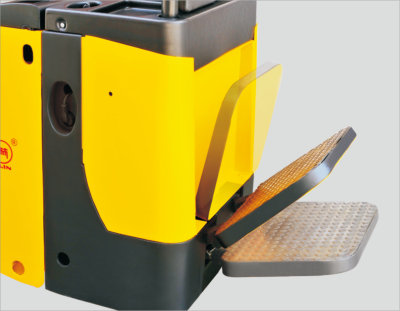

■ 站人踏板具有良好的避震效果，操作舒適，不易疲勞。
易維護設計
■ 低電壓保護系統，延長電瓶的使用壽命；
■ CANbus技術大大簡化了線路，增強整車可靠性；
■ 霍爾傳感器減少了電子元件磨損，增強使用壽命；
■ 轉動軸上加潤滑油嘴和襯套，方便用戶更好的維護車子；
■ 堅固的鋼制外殼，打開方便、簡捷，便于維護、檢修。
可選配電轉向
|
型號
|
|
CBD20R-II
|
CBD25R-II
|
CBD30R-II
|
|
驅動方式
|
|
電動
|
電動
|
電動
|
|
駕駛方式
|
|
站駕
|
站駕
|
站駕
|
|
額定載荷
|
Q(kg)
|
2000
|
2500
|
3000
|
|
載荷中心距
|
c(mm)
|
600
|
600
|
600
|
|
前懸距
|
x(mm)
|
815/865/935
|
815/865/935
|
815/865/935
|
|
輪距
|
y(mm)
|
1211/1261/1331
|
1211/1261/1331
|
1211/1261/1331
|
|
自重
|
kg
|
710
|
750
|
750
|
|
軸負載,滿載時前/后軸
|
kg
|
1300/1410
|
1505/1745
|
1505/1745
|
|
軸負載,空載時前/后軸
|
kg
|
600/110
|
630/120
|
630/120
|
|
輪子
|
|
聚氨酯輪
|
聚氨酯輪
|
聚氨酯輪
|
|
輪子尺寸，前輪
|
|
Φ250×70
|
Φ250×70
|
Φ250×70
|
|
輪子尺寸，后輪
|
|
Φ82×126（98）
|
Φ82×126（98）
|
Φ82×126（98）
|
|
附加輪
|
|
Φ127×57
|
Φ127×57
|
Φ127×57
|
|
輪，前后數量（X=驅動輪）
|
|
1×+2/2
|
1×+2/4
|
1×+2/4
|
|
前輪輪距
|
b10(mm)
|
490
|
490
|
490
|
|
后輪輪距
|
b11(mm)
|
340/370/470/505
|
340/370/470/505
|
340/370/470/505
|
|
起升高度
|
h3(mm)
|
120
|
120
|
120
|
|
操作手柄在驅動位置的最小/最大位置
|
h14(mm)
|
1150/1430
|
1150/1430
|
1150/1430
|
|
降低時高度
|
h13(mm)
|
82
|
82
|
82
|
|
總體長度
|
l1(mm)
|
1710/1760/1830
|
1710/1760/1830
|
1710/1760/1830
|
|
叉面長度
|
l2(mm)
|
610
|
610
|
685
|
|
車體寬度
|
b1(mm)
|
775
|
775
|
775
|
|
貨叉尺寸
|
s/e/l(mm)
|
54×180×1100（1150/1220）
|
54×180×1100（1150/1220）
|
54×180×1100（1150/1220）
|
|
貨叉外寬
|
b5(mm)
|
520/550/650/685
|
520/550/650/685
|
520/550/650/685
|
|
軸距中心離地間隙
|
m2(mm)
|
28
|
28
|
28
|
|
通道寬度，托盤1000×1200（1200跨貨叉放置）
|
Ast(mm)
|
1910/1960/2030
|
1910/1960/2030
|
1985/2035/2105
|
|
通道寬度，托盤800×1200（1200沿貨叉放置）
|
Ast(mm)
|
2010/2010/2030
|
2010/2010/2030
|
2085/2085/2105
|
|
轉彎半徑
|
Wa(mm)
|
1550/1600/1700
|
1550/1600/1670
|
1550/1600/1700
|
|
行駛速度，滿載/空載
|
Km/h
|
6.9/7(7.9/8)
|
6.9/7(6.9/7)
|
6.9/7(6.9/7)
|
|
提升速度，滿載/空載
|
m/s
|
0.039/0.056
|
0.039/0.056
|
0.039/0.056
|
|
下降速度，滿載/空載
|
m/s
|
0.064/0.050
|
0.064/0.050
|
0.064/0.050
|
|
爬坡能力，裝載/空載
|
%
|
6/12（8/15）
|
6/12（8/15）
|
6/12（8/15）
|
|
最大爬坡能力，滿載/空載
|
%
|
8/20（12/20）
|
6/20（10/20）
|
6/20（10/20）
|
|
行車制動
|
|
電磁制動
|
電磁制動
|
電磁制動
|
|
驅動電機功率
|
kw
|
1.2(1.5)
|
1.5(1.5)
|
1.5(1.5)
|
|
提升電機功率
|
kw
|
1.2
|
1.2
|
1.2
|
|
蓄電池電壓/額定容量
|
V/Ah
|
24/210
|
24/240
|
24/240（280）
|
|
蓄電池重量
|
kg
|
196
|
240
|
240
|
|
蓄電池尺寸（長╳寬╳高）
|
mm
|
750╳170╳534
|
750╳170╳570
|
750╳170╳505（535）
|
|
駕駛員耳邊噪音等級符合DIN12053
|
dB(A)
|
70
|
70
|
70
|
