安全,高效設計
■ 整車設計美觀、小巧、靈活,步行式操作,輕松、方便,視野好,作業安全;
■ 本車具有強勁的動力,爬坡性能好,過載能力強;
■ 車子后端底部特殊斜面造型,從而使車子具有良好的通過性;
■ 貨叉頭部設計有雙導向輪,使得進出托盤非常容易。
結構優化設計
■ 兩側裝有浮動式的平衡輪,使得車子行走非常平穩,而且具有良好的避震效果;
■ 最低高度為82 mm,車子具有更加良好的適用性,歐式、美式托盤均可使用;
■ 本車配備高性能多功能儀表,該儀表具有電量顯示、累計工作時間顯示,即使在極為惡劣的環境下該儀表也具有極高的可靠性;
■ 工作時,連桿受拉,不同于傳統的受壓,因此,連桿永遠不會彎曲變形,連桿長度可以方便調節。
易維護設計
■ 平衡輪總成整體可拆卸,方便維護、保養;
■ 驅動輪的更換、維護保養簡單、方便,驅動電機采用交流電機,免維護、長壽命;

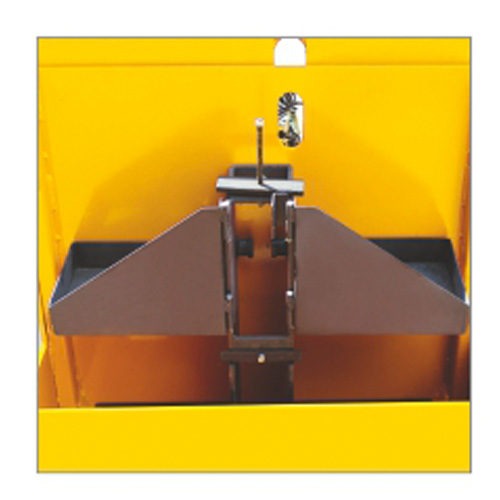

■ 整組電池可以從側面拉出,快速更換,以便車子可以連續作業;
■ 電池箱蓋可方便打開,也可以輕松取下,電池的加水維護簡單、方便;
■ 覆蓋件設計合理、可靠,拆卸方便,使得電器部分的維護保養非常容易;
■ 集成化的電器布置,線路整齊、清晰、檢修方便,電器系統可靠、防震。
型號
|
|
CBD20K(D)-I
|
CBD20K(D)-II
|
驅動方式
|
|
電動
|
電動
|
駕駛方式
|
|
步行
|
步行
|
額定載荷
|
Q(kg)
|
2000
|
2000
|
載荷中心距
|
c(mm)
|
600
|
600
|
前懸距
|
x(mm)
|
815/865/935
|
815/865/935
|
輪距
|
y(mm)
|
1211/1261/1331
|
1361
|
自重(帶電瓶)
|
kg
|
620
|
620
|
軸負載,滿載時前/后軸
|
kg
|
1170/1450
|
1170/1450
|
軸負載,空載時前/后軸
|
kg
|
470/150
|
470/150
|
輪子(橡膠輪,高彈性體,氣胎輪,聚氨酯輪)
|
|
聚氨酯輪
|
聚氨酯輪
|
輪子尺寸,前輪
|
|
Φ250×70
|
Φ250×70
|
輪子尺寸,后輪
|
|
Φ82×126(98)
|
Φ82×126(98)
|
附加輪
|
|
Φ127×57
|
Φ127×57
|
輪,前后數量(X=驅動輪)
|
|
1×+2/2(4)
|
1×+2/2(4)
|
前輪輪距
|
b10(mm)
|
510
|
510
|
后輪輪距
|
b11(mm)
|
340/370/470/505
|
470/505
|
起升高度
|
h3(mm)
|
120
|
120
|
操作手柄在驅動位置的最小/最大位置
|
h14(mm)
|
780/1230
|
780/1230
|
降低時高度
|
h13(mm)
|
82
|
82
|
總體長度
|
l1(mm)
|
1655/1705/1775
|
1805
|
叉面長度
|
l2(mm)
|
555
|
555
|
車體寬度
|
b1(mm)
|
775
|
775
|
貨叉尺寸
|
s/e/l(mm)
|
54×180×1100(1150/1220)
|
54×180×1100
|
貨叉外寬
|
b5(mm)
|
520/550/650/685
|
550/685
|
軸距中心離地間隙
|
m2(mm)
|
28
|
28
|
通道寬度,托盤1000×1200(1200跨貨叉放置)
|
Ast(mm)
|
2015/2065/2135
|
2165
|
通道寬度,托盤800×1200(1200沿貨叉放置)
|
Ast(mm)
|
2115/2115/2135
|
2165
|
轉彎半徑
|
Wa(mm)
|
1400/1450/1520
|
1550
|
行駛速度,滿載/空載
|
Km/h
|
5.5/5.6
|
5.5/5.6
|
提升速度,滿載/空載
|
Km/h
|
0.039/0.056
|
0.039/0.056
|
下降速度,滿載/空載
|
Km/h
|
0.064/0.050
|
0.064/0.050
|
爬坡能力,滿載/空載
|
%
|
6/12
|
6/12
|
最大爬坡能力,滿載/空載
|
%
|
8/20
|
8/20
|
行車制動
|
|
電磁制動
|
電磁制動
|
驅動電機功率
|
KW
|
1.2
|
1.2
|
提升電機功率
|
KW
|
1.2
|
1.2
|
蓄電池電壓/額定容量
|
V/Ah
|
24/210
|
24/210
|
蓄電池重量
|
kg
|
196
|
196
|
蓄電池尺寸
|
mm
|
750×170×534
|
750×170×534
|
駕駛員耳邊噪音等級符合DIN12053
|
dB(A)
|
70
|
70
|
