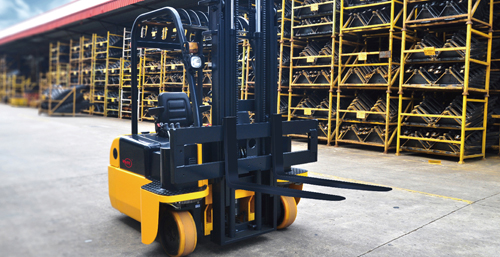

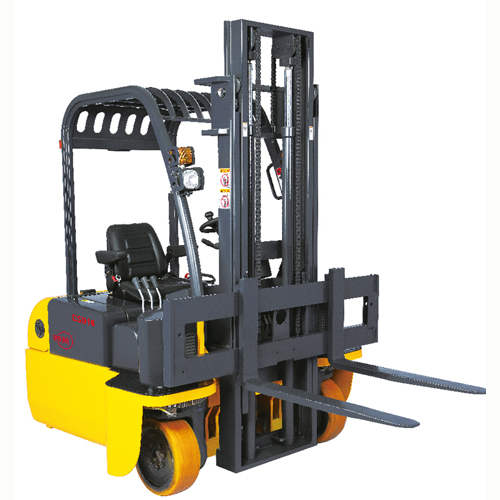

CSD型叉車是一款多功能四向叉車，此叉車能前后縱向行駛，也可以左右橫向行駛；與普通叉車相比較，CSD型叉車更加靈活便捷，機動性能優越。 橫向行駛功能使其在搬運細長型物料時的靈活性更為明顯，這也是普通叉車所無法比擬的做大特點改為不同之處。
CSD型四向叉車以蓄電池為動力源，以電動機及其控制系統作為本車的動力系統，具有噪音小，無排放污染，綠色環保的特點。
CSD型四向叉車的驅動控制系統采用交流變頻控制系統，驅動電機采用交流電機，使本車更具有性能穩定，質量可靠，便捷節能，電機免維護，使用壽命長的特點。
CSD型四向叉車采用雙電機驅動，雙轉向系統，使叉車具備了前后左右四向行駛的功能，操作者可以根據不同的環境和工況，任意選擇合適的功能。
CSD型四向叉車的縱向和橫向功能切換，由電控系統預先編制好的程序進行控制，具有開機通電自動檢測功能，無論叉車斷電停機（或故障）發生在何種狀態， 當叉車再次通電開機后，控制系統都會自動進行檢測，并在極短的時間內使叉車恢復到初始狀態。
CSD型四向叉車采用多功能儀表，具有電量顯示，運行時間顯示，故障自診斷與報警等功能，操作者可以隨時了解叉車的運行狀況，便于維修和故障排除。
|
型號
|
|
CSD16
|
CSD20
|
|
驅動方式
|
|
前輪雙電機驅動
|
|
駕駛方式
|
|
坐駕
|
坐駕
|
|
額定載荷
|
Q（kg）
|
1600
|
2000
|
|
載荷中心距
|
c(mm)
|
500
|
500
|
|
前懸距
|
x(mm)
|
330
|
350
|
|
軸距
|
mm
|
1300
|
1350
|
|
自重（帶電瓶）
|
kg
|
3600
|
4300
|
|
軸負載，滿載時前/后軸
|
kg
|
4500/700
|
5000/800
|
|
軸負載，空載時前/后軸
|
kg
|
1950/1650
|
2360/1940
|
|
輪子
|
|
高彈性實心輪胎
|
|
輪子尺寸，前輪
|
|
406×152
|
406×152
|
|
輪子尺寸，后輪
|
|
15×4 1/2-8
|
15×4 1/2-8
|
|
輪，前后數量（×=驅動輪）
|
|
2×/2
|
2×/2
|
|
前輪輪距
|
b10(mm)
|
1133
|
1133
|
|
后輪輪距
|
b11(mm)
|
165
|
165
|
|
門架/貨叉-前/后傾角
|
°
|
3/5
|
3/5
|
|
門架縮回時高度
|
h1(mm)
|
2000-2690
|
2000-2690
|
|
起升高度
|
h3(mm)
|
3000-6200
|
3000-6200
|
|
作業時門架最大高度
|
h4(mm)
|
3800-7000
|
3800-7000
|
|
護頂架高度（駕駛室）
|
h6(mm)
|
2100
|
2100
|
|
座位高度/站立高度
|
h7(mm)
|
990
|
990
|
|
牽引栓高度
|
h10(mm)
|
560
|
560
|
|
總體長度
|
l1(mm)
|
2890
|
2940
|
|
叉面長度
|
l2(mm)
|
1820
|
1870
|
|
車體寬度
|
b1(mm)
|
1622
|
1622
|
|
貨叉尺寸
|
s/e/l(mm)
|
35/100/1070
|
35/120/1070
|
|
叉架DIN 15 173，等級/類型A,B
|
|
2A
|
2A
|
|
叉架寬度
|
b3(mm)
|
1560
|
1560
|
|
門架下端離地間隙
|
m1(mm)
|
90
|
90
|
|
軸距中心間隙
|
m2(mm)
|
100
|
100
|
|
通道寬度，托盤1000×1200（1200跨貨叉放置）
|
Ast(mm)
|
3150
|
3150
|
|
通道寬度，托盤800×1200（1200沿貨叉放置）
|
Ast(mm)
|
3280
|
3280
|
|
轉彎半徑
|
Wa(mm)
|
1500
|
1500
|
|
行駛速度，滿載/空載
|
Km/h
|
10/10
|
10/10
|
|
提升速度，滿載/空載
|
m/s
|
0.29/0.45
|
0.29/0.45
|
|
下降速度，滿載/空載
|
|
0.45/0.43
|
0.45/0.43
|
|
最大爬坡能力，滿載/空載
|
%
|
15/20
|
15/20
|
|
驅動電機功率
|
kw
|
2×5（AC）
|
2×5（AC）
|
|
提升電機功率
|
kw
|
8.2(AC)
|
8.2(AC)
|
|
蓄電池電壓/額定容量
|
V/Ah
|
48/490
|
48/490
|
|
蓄電池重量
|
kg
|
900
|
900
|
|
駕駛員耳邊噪音等級符合DIN12053
|
dB(A)
|
68
|
68
|
